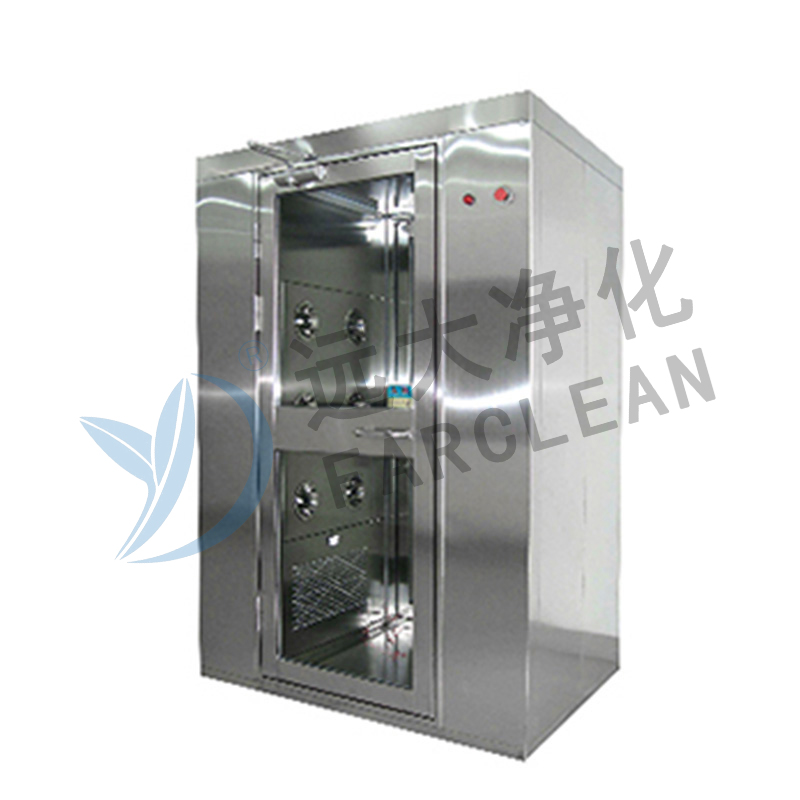

In de zorgvuldig gecontroleerde omgevingen van cleanrooms – waar een enkel deeltje of micro-organisme gevoelige processen in gevaar kan brengen – kunnen de Lucht douche vormt een onmisbare verdedigingsbarrière. Het is meer dan alleen een kamer: het is een hoogontwikkelde ontsmettingsluchtsluis die is ontworpen om oppervlakteverontreinigingen van personeel en materialen te verwijderen voor ze komen de steriele kern binnen. Luchtdouches fungeren als waakzame bewaker bij de drempel en zijn van fundamenteel belang voor het handhaven van de strenge zuiverheidsniveaus die vereist zijn in industrieën variërend van de productie van halfgeleiders tot farmaceutische productie en biotechnologisch onderzoek.
De kernmissie: het voorkomen van besmettingsoverdracht
Cleanrooms hanteren specifieke ISO-classificaties (bijvoorbeeld ISO-klasse 5, klasse 7) door deeltjes in de lucht rigoureus te controleren. Ondanks het dragen van gespecialiseerde cleanroomkleding (konijnenpakken, capuchons, laarsjes) blijft het personeel een belangrijke potentiële bron van besmetting. Ze werpen huidcellen, haar, vezels en micro-organismen af. Materialen en apparatuur die de cleanroom binnenkomen, dragen oppervlaktedeeltjes met zich mee. De kritische functie van de luchtdouche is om onderschep en verwijder deze verontreinigingen bij het ingangspunt .
Hoe het werkt: een sneeuwstorm van gefilterde lucht
Een luchtdouche werkt volgens een eenvoudig maar zeer effectief principe: hogesnelheids-, HEPA- of ULPA-gefilterde luchtstralen . Dit is het typische proces:
-
Toegang: Personeel of materialen komen via één deur de luchtdouche binnen. Beide deuren zijn in elkaar grijpend – er mag slechts één deur tegelijk open zijn om te voorkomen dat ongefilterde lucht de douche omzeilt en de cleanroom binnendringt.
-
Activering: Sensoren detecteren aanwezigheid en activeren de douchecyclus. Hoorbare of visuele signalen duiden op activering.
-
Luchtstoot met hoge snelheid: Krachtige, strategisch geplaatste mondstukken in de muren en het plafond (en soms de vloer) zenden ultraschone, HEPA/ULPA-gefilterde lucht uit met hoge snelheden (doorgaans 20-25 m/s / 4000-5000 ft/min).
-
Oppervlakte schrobben: De turbulente lucht met hoge snelheid maakt losse deeltjes (stof, vezels, huidschilfers) en micro-organismen los die zich hechten aan het oppervlak van kleding, handschoenen, veiligheidsbrillen en materialen.
-
Verwijdering van verontreinigingen: De losgeraakte verontreinigingen worden onmiddellijk opgevangen door de inlaatroosters, die zich meestal vlakbij de vloer bevinden, en in het filtersysteem van de luchtdouche getrokken.
-
Filtratie & Recirculatie: Verontreinigde lucht gaat door voorfilters (om groter vuil op te vangen) en vervolgens door de hoofdfilters HEPA (High-Efficiency Particulate Air) of ULPA (Ultra-Low Penetration Air). HEPA-filters verwijderen 99,97% van de deeltjes ≥0,3 micron, terwijl ULPA-filters 99,999% van de deeltjes ≥0,12 micron verwijderen. De gereinigde lucht wordt vervolgens teruggevoerd naar de sproeiers.
-
Cyclus voltooien en afsluiten: Na een vooraf ingestelde cyclustijd (meestal 15-30 seconden voor personeel, langer voor karren/materialen) stoppen de luchtstralen. Een indicator geeft aan dat het veilig is om de binnendeur naar de cleanroom te openen.
Belangrijkste componenten van een effectieve luchtdouche:
-
Behuizing: Gemaakt van gladde, niet-pluizende materialen (meestal roestvrij staal 304 of 316, of gepoedercoat staal). Naadloze constructie minimaliseert deeltjesvangers.
-
Hoog rendement ventilator(en): Zorg voor de noodzakelijke luchtstroom met hoog volume en hoge snelheid. Vaak variabele snelheid voor optimalisatie.
-
HEPA/ULPA-filtratiesysteem: Het hart van de eenheid. Meertrapsfiltratie (HEPA/ULPA-voorfilter) zorgt voor luchtzuiverheid. Filterintegriteit is van het grootste belang.
-
Luchtsproeiers: Strategisch gepositioneerd voor optimale dekking en turbulentie over het gehele oppervlak van personeel/materialen. Verstelbare spuitmonden verbeteren de effectiviteit.
-
Inlaatroosters: Gelegen om vervuilde lucht efficiënt op te vangen, meestal laag op muren of op de vloer.
-
Controlesysteem: Programmable Logic Controller (PLC) of microprocessor die het volgende beheert:
-
Cyclustiming en -volgorde
-
Aanjagersnelheid/luchtstroomregeling
-
Vergrendelingslogica (deurveiligheid)
-
Alarmsystemen (filterverstopping, deurstoring, lage luchtstroom)
-
Gebruikersinterface (display, startknop)
-
-
Vergrendelde deuren: Kritieke veiligheids- en insluitingsfunctie. Elektromechanische of magnetische vergrendelingen voorkomen dat beide deuren tegelijkertijd openen. Automatische schuifdeuren zijn gebruikelijk.
-
Verlichting: Afgedichte, cleanroom-compatibele armaturen.
-
Optionele kenmerken:
-
Vloerroosters voor luchtstroom van onderaf (verbeterde materiaalreiniging).
-
Ionisatiestaven om statische lading te neutraliseren (vermindert de hechting van deeltjes).
-
Gesproken aanwijzingen of meertalige displays.
-
Materiaaldoorvoer (kleinere luchtsluizen voor gereedschap/onderdelen).
-
Gegevensregistratie voor nalevingsregistraties.
-
Waarom luchtdouches essentieel zijn: voordelen
-
Aanzienlijke deeltjesreductie: Kan 80-95% van de oppervlaktedeeltjes van personeel en materialen verwijderen.
-
Beschermt de integriteit van cleanrooms: Voorkomt dat externe verontreinigingen de gecontroleerde omgeving binnendringen, waarbij de ISO-classificatie behouden blijft.
-
Vermindert het risico op productbesmetting: Cruciaal voor rendement in halfgeleiders en steriliteit in farmacie/biotechnologie.
-
Verlengt de levensduur van het HEPA-filter: Door bulkverontreiniging op te vangen voor het komt de hoofdcleanroom binnen, de primaire HEPA-filters gaan langer mee en werken efficiënter.
-
Dwingt de tuchtdiscipline af: Fungeert als een fysiek herinnerings- en procedurepunt voor goede besmettingscontrolepraktijken.
-
Kosteneffectieve verontreinigingsbeheersing: Veel efficiënter dan uitsluitend te vertrouwen op het eigen luchtbehandelingssysteem van de cleanroom om de door het personeel binnengebrachte verontreinigingen te verdunnen en te verwijderen.
Kritieke toepassingen: waar zuiverheid voorop staat
-
Fabricage van halfgeleiders en micro-elektronica: Bescherming van wafers en chips tegen dodelijke deeltjes tijdens fotolithografie, etsen en assemblage (ISO-klasse 1-5).
-
Farmaceutische productie: Zorgen voor steriliteit in aseptische afvullijnen, vaccinproductie en steriele verwerking van API's (ISO-klasse 5/klasse A).
-
Biotechnologie & Levenswetenschappen: Voorkomen van besmetting in celcultuurlaboratoria, weefselmanipulatie en genetisch onderzoek.
-
Productie van medische apparatuur: Cruciaal voor de assemblage en verpakking van steriele hulpmiddelen.
-
Lucht- en ruimtevaart: Precisie-optica, lasersystemen en satellietassemblage waarbij deeltjes de prestaties kunnen schaden.
-
Onderzoek en productie van nanotechnologie: Waar zelfs deeltjes op nanoschaal processen kunnen verstoren.
-
Ziekenhuisisolatiekamers en -laboratoria: Ingangspunten voor inperking op hoog niveau (BSL-3/4) of beschermende omgevingen (bijvoorbeeld voor immuungecompromitteerde patiënten).
Ontwerpoverwegingen en selectiefactoren
Het kiezen van de juiste luchtdouche vereist een zorgvuldige analyse:
-
Cleanroom-classificatie: Bepaalt de vereiste filtratie-efficiëntie (HEPA vs. ULPA) en mogelijke luchtsnelheid.
-
Doorvoer: Aantal binnenkomend personeel/materiaal per uur. Bepaalt de grootte (enkele persoon, meerdere personen, walk-in, pass-through) en de cyclustijd.
-
Personeel versus materiële focus: Personeelsdouches zijn gericht op lichaamsbedekking. Materiaal-/wagendouches hebben vloermondstukken en grotere afmetingen nodig.
-
Luchtstroompatroon en snelheid: De plaatsing en snelheid van de spuitmonden moeten een volledige dekking en effectief schrobben garanderen. Minimale snelheid doorgaans 20 m/s (4000 ft/min).
-
Filtratie: HEPA (ISO klasse 5-8) of ULPA (ISO klasse 1-5)? Filtergrootte en toegankelijkheid voor testen/wijzigen.
-
Bouwmateriaal: Roestvrij staal (304, 316) heeft de voorkeur vanwege duurzaamheid en reinigbaarheid. Gepoedercoat staal kan geschikt zijn voor minder veeleisende ruimtes.
-
Besturingssysteem en kenmerken: Vereist niveau van automatisering, alarmen, datalogging, gebruikersinterface.
-
Vergrendelingen: Betrouwbaarheid en type (mechanisch, magnetisch).
-
Grootte en indeling: Moet passen in de kleedkamer/luchtsluisruimte en beweging mogelijk maken.
-
Naleving: Voldoen aan relevante normen (IEST, ISO 14644, GMP).
Onderhoud: zorgen voor voortdurende prestaties
Een luchtdouche is slechts zo goed als het onderhoud ervan:
-
Regelmatige filtervervanging: Voorfilters (vaak) en HEPA/ULPA-filters (volgens drukvalmonitoring of geplande vervanging). Een filterstoring maakt de douche ondoeltreffend.
-
Filterintegriteitstesten: Periodieke DOP (Dispersed Oil Particulate) of PAO (PolyAlphaOlefin) tests om HEPA/ULPA-afdichtingen en efficiëntie te verifiëren.
-
Verificatie van de luchtstroomsnelheid: Ervoor zorgen dat de spuitmonden aan de gespecificeerde snelheid voldoen.
-
Schoonmaak: Regelmatige inwendige reiniging van muren, vloeren, roosters en sproeiers met cleanroom-compatibele middelen. De douche zelf mag geen bron van besmetting worden.
-
Deurvergrendelingscontroles: Regelmatig testen om de veiligheid en insluiting te garanderen.
-
Onderhoud van ventilator en motor: Volgens schema van de fabrikant.
Toekomstige trends: slimmere, efficiëntere poortwachters
-
Geavanceerde sensorintegratie: Realtime deeltjestellers in de douche die onmiddellijke feedback geven over de effectiviteit van de decontaminatie en een alarm activeren als de prestaties afnemen.
-
Contactloze bediening en IoT: Bewegingssensoren, spraakactivering, monitoring op afstand van prestatieparameters (luchtstroom, filterstatus), voorspellende onderhoudswaarschuwingen.
-
Energie-efficiëntie: Geoptimaliseerde ventilatorregeling (VFD's), verbeterde aerodynamica en ontwerpen met weinig lekkage, waardoor de operationele kosten worden verlaagd.
-
Verbeterde materialen: Antimicrobiële coatings op binnenoppervlakken, nog duurzamere en reinigbare materialen.
-
Integratie met toegangscontrole: Het koppelen van de voltooiing van de douchecyclus aan de toegang tot de cleanroomdeur voor afgedwongen naleving.
-
Geavanceerde luchtstroommodellering: Computational Fluid Dynamics (CFD) gebruikt om de plaatsing van de spuitmonden en de luchtstroompatronen te optimaliseren voor maximale deeltjesverwijdering.
De niet-onderhandelbare luchtsluis
De cleanroom-luchtdouche is geen luxe; het is een fundamentele technische controle die essentieel is voor het bereiken en behouden van kritische niveaus van reinheid. Door op agressieve wijze oppervlakteverontreinigingen te verwijderen op het punt van binnenkomst, fungeert het als de essentiële eerste verdedigingslinie en beschermt het ter waarde van miljarden dollars aan producten, gevoelig onderzoek en de menselijke gezondheid. De effectiviteit ervan hangt af van een goed ontwerp dat is afgestemd op de cleanroomklasse, een nauwgezette installatie en een niet aflatende toewijding aan onderhoud en filterintegriteit. Naarmate de cleanroomtechnologieën zich verder ontwikkelen en de normen voor contaminatiecontrole steeds strenger worden, zal de luchtdouche zich blijven ontwikkelen als een slimmere, efficiëntere en onmisbare toegangspoort tot de ongerepte omgevingen die de moderne technologische en wetenschappelijke vooruitgang aandrijven. Investeren in een goed ontworpen en zorgvuldig onderhouden luchtdouche is een investering in de integriteit en het succes van de cleanroom zelf.
