Alles wat u moet weten over de Pass Through Box

Als u ooit in een farmaceutische fabriek, een cleanroom voor halfgeleiders, een bereidingsapotheek in een ziekenhuis, een bioveiligheidslaboratorium of zelfs een hoogwaardige voedselproductiefaciliteit heeft gewerkt, heeft u vrijwel zeker een doorgeefdoos gebruikt of er langs gelopen. Voor niet-ingewijden lijkt het op een roestvrijstalen kast die in een muur is ingebouwd met twee onderling vergrendelde deuren. Voor de mensen die er elke dag van afhankelijk zijn, is het een essentieel apparaat voor besmettingscontrole dat schone omgevingen schoon houdt en tegelijkertijd materialen in en uit laat bewegen.

Hoe breng je objecten over tussen twee werelden – de ene steriel, de andere niet – zonder dat die werelden elkaar ooit raken?

Dat is het stille, alledaagse wonder dat wordt verricht door een bescheiden roestvrijstalen doos die in de muur is ingebouwd, en de reden dat je op het punt staat te ontdekken waarom de eenvoudige doorgeefdoos een van de belangrijkste apparaten is in moderne gecontroleerde omgevingen.

Wat is precies een Passeer door de doos ?

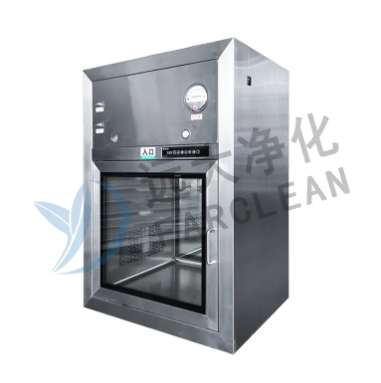

Een doorvoerkast is een afgesloten kamer met dubbele deur, gebouwd door een muur die twee gebieden met verschillende reinheidsgraden, drukregimes of risiconiveaus scheidt.

Het bestaat uit:

• Eén deur die uitkomt op de hogere kant
• Eén deur die uitkomt op de lagere of lagere kant
• Een betrouwbaar vergrendelingssysteem dat garandeert dat beide deuren nooit tegelijkertijd open kunnen zijn
• Een transparant kijkvenster en interne planken
• Optionele functies zoals HEPA/ULPA-filtratie, UV-C-lampen of ontsmetting met waterstofperoxide

Het enige doel: veilige, gecontroleerde overdracht van materialen mogelijk maken met behoud van de integriteit van luchtdrukcascades, deeltjestellingen en bioveiligheids-/insluitingsbarrières.

Waarom er doorsteekdozen bestaan

Het fundamentele probleem dat ze oplossen is eenvoudig: u heeft een zeer schone ruimte en u moet spullen overbrengen naar afval of afval verwijderen zonder de netheid of het bioveiligheidsniveau van die ruimte in gevaar te brengen.

Het openen van een normale deur tussen een vuile gang en een cleanroom zou de drukcascade onmiddellijk vernietigen en duizenden deeltjes en microben naar binnen laten stromen. Een kleedruimte helpt, maar zelfs volledig gekleed personeel is nog steeds de grootste bron van besmetting. De doorgeefdoos is een mechanische oplossing die materialen laat bewegen terwijl mensen op hun zij blijven liggen.

Hoe het vergrendelingssysteem werkt

Het merendeel van de doorvoerdozen maakt gebruik van een puur mechanische vergrendeling: geen elektriciteit, geen software en vrijwel geen uitvalpercentage gedurende decennia van 24/7 werking.

Wanneer een deur wordt geopend, blokkeert een stalen vlag of tuimelaar fysiek de tegenoverliggende grendel. Pas wanneer de eerste deur volledig gesloten en vergrendeld is, ontgrendelt de vergrendeling de tweede deur. Elektromagnetische, pneumatische en slimme vergrendelingen zijn beschikbaar voor gespecialiseerde toepassingen, maar mechanisch blijft de gouden standaard voor GMP-faciliteiten.

Materialen en afwerkingen die voldoen aan de wettelijke verwachtingen

• 316L roestvrij staal – verplicht voor agressieve sporendodende middelen en krachtige/gevaarlijke medicijnen
• 304 roestvrij staal – geschikt voor standaard gebruik in de farmaceutische sector en ziekenhuisapotheken
• Elektrolytisch gepolijste binnenoppervlakken – gemakkelijker schoon te maken en minder deeltjesaanhechting
• ESD-veilige en gepoedercoate opties voor elektronica en niet-GMP-gebieden

Belangrijkste toepassingen

• Farmaceutische en biotech cleanrooms (afvullijnen, aseptische verwerking)
• Micro-elektronica en halfgeleiderproductie
• Ziekenhuissteriele bereidingsapotheken
• Nanotechnologielaboratoria
• Vivariums en dierenverblijven
• Laboratoria voor bioveiligheidsniveau 2, 3 en 4
• Nucleaire faciliteiten (doorvoer van dashboardkastjes)
• Voedsel- en cosmetische productie met hoge concentraties
• Forensische laboratoria
• Schone verzamelplaatsen voor de lucht- en ruimtevaart

Soorten doorgeefdozen

A. Per vergrendelingstype

• Mechanische vergrendeling
• Elektromagnetische vergrendeling
• Pneumatische vergrendeling

B. Door luchtstroom en filtratie

• Passief (geen ventilator of filter – afhankelijk van kamerdrukcascade)
• Actief / ventilatoraangedreven met HEPA- of ULPA-filtratie op toevoer en/of afvoer
• Doorgangen met laminaire stroming (verticale of horizontale LAF in de kamer)
• Bio-decontaminatiedoorvoer (geïntegreerde H₂O₂- of UV-C-systemen)

C. Configuratie per deur

• Standaard tweedeurs (meest gebruikelijk)
• Karrendoorvoer (vloerniveau, groot genoeg voor karren of pallets)
• Op de vloer gemonteerd of "tunnel" -stijl voor zwaar materieel
• Brandwerende doorgangen (1-3 uur)
• Dubbelwandig met tussenruimte voor sterilisatiegas

D. Op materiaal

• 304 of 316L roestvrij staal (pharma standaard)
• Koudgewalst staal met poedercoating (lagere kosten, niet-GMP-gebieden)
• ESD-veilige versies voor elektronica
• Acryl of gehard glas voor low-budget of visuele monitoring

E. Gespecialiseerde versies

• UV-doorlaten (ingebouwde UV-C-lampen voor oppervlakteontsmetting)
• Waterstofperoxide (VHP) pass-throughs
• Rapid Transfer Port (RTP)-systemen
• Weegdoorvoeren met geïntegreerde precisiebalans
• Gekoelde doorvoeren

Belangrijkste kenmerken die u zult tegenkomen

• Vergrendelingssysteem met visuele/akoestische indicatoren
• 270° of 180° deurzwaai (270° zorgt ervoor dat de deur plat tegen de muur kan worden gevouwen en vergemakkelijkt het schoonmaken)
• Kijkvenster van gehard glas of polycarbonaat
• LED- of fluorescerende binnenverlichting
• RVS planken (vast of verwijderbaar)
• Deurstatussensoren en alarmuitgangen naar GBS
• HEPA-filter lektestpoorten
• Magnehelische of digitale manometers
• Drukknop- of contactloze (infrarood) deuropener
• Brandklep optie
• Aardingsbouten (ESD-modellen)

Installatieoverwegingen

• De muuruitsparing moet nauwkeurig zijn (meestal omlijst met een roestvrijstalen hoek).
• Cleanrooms met positieve druk plaatsen de levering van HEPA meestal in de hogere kwaliteit
• Insluitingssuites met negatieve druk plaatsen de HEPA-uitlaat aan de vuile kant
• De kit tussen kozijn en muur moet van siliconen zijn en aan de schone zijde doorlopend worden gelast
• Elektrische vergrendelingen zijn meestal 24 V DC voor de veiligheid
• Doorgangen voor karren vereisen vaak een versterkte vloer of oprit

Validatie en kwalificatie

Typische tests:

• Verificatie van de vergrendelingsfunctie
• Integriteit van deurafdichting
• HEPA-filterinstallatie lektest
• Luchtstroomsnelheid en uniformiteit
• Deeltjestelling in de kamer met beide deuren gesloten
• Hersteltest
• UV-dosis in kaart brengen
• VHP-cyclusontwikkeling en biologische indicatordoding

Reiniging en onderhoud

• Dagelijks: binnenkant afnemen met 70% IPA of goedgekeurd ontsmettingsmiddel
• Wekelijks/maandelijks: planken verwijderen en achterkant schoonmaken
• Elke 6–12 maanden: integriteitstest van het HEPA-filter en inspectie van de pakkingen
• Vervang UV-lampen elke 9.000–12.000 uur
• Smeer de mechanische vergrendelingsscharnieren spaarzaam met voedselveilig vet

Veelvoorkomende fouten

• De kamer te klein maken → voorwerpen blijven hangen → personeel forceert deuren → schade aan de vergrendeling
• Een passieve doos plaatsen tussen twee ruimtes met identieke classificatie → onnodig knelpunt
• Vergeten om roestvrij staal 316L te specificeren voor corrosieve reinigingsmiddelen of gebieden waar zuur wordt verwerkt
• Geen kijkvenster → gebruikers openen beide deuren om te "zien" of er iets in zit
• Het lokaliseren van de pasdoos in een gang met veel verkeer → voortdurend bonzen en deuken

Kies de juiste binnenmaat voor uw doorgeefdoos

In echte faciliteiten vallen de interne dimensies die u het vaakst tegenkomt in drie praktische categorieën:

• Klein: 300 × 300 × 300 mm tot 450 × 450 × 450 mm Perfect voor injectiespuiten, kleine injectieflacons, stoppen, documenten of laboratoriummonsters.
• Medium / Standaard: 600 × 600 × 600 mm Biedt gemakkelijk plaats aan steriele trays, gereedschapssets, infuuszakken en kleine instrumenten zonder vloerruimte te verspillen.
• Groot / Karrentypes: 900 × 900 × 900 mm en groter, tot 1200 × 1200 × 2000 mm of meer Ontworpen voor rolkarren, 800 × 600 mm of 1000 × 800 mm, crashkarren of zelfs kleine isolatorpallets.

Praktische regel die we altijd aan facility managers en architecten geven: Voeg minimaal 150-200 mm vrije ruimte toe in elke richting (breedte, diepte en hoogte) rond het grootste of zwaarste item dat u routinematig verwacht te verplaatsen. Deze extra speling zorgt voor:

• De deuren sluiten soepel, zelfs als een operator het item iets uit het midden plaatst
• Lucht kan goed circuleren in units met actieve of laminaire stroming
• Planken kunnen worden verwijderd om ze schoon te maken zonder tegen de last te vechten
• U beschadigt geen afdichtingen en bekrast geen dure componenten

Door deze eenvoudige bufferregel van 150–200 mm te volgen, wordt de dagelijkse frustratie (en eventuele vergrendelingsschade) die voortkomt uit een te kleine kamer vrijwel volledig geëlimineerd.

Een doorgeefdoos is een van die apparaten die saai is totdat u er geen meer heeft; dan wordt het het grootste besmettingsrisico in uw instelling. Wanneer het op de juiste manier wordt gespecificeerd, geïnstalleerd en onderhouden, is het een goedkope, betrouwbare en aan de regelgeving voldoende manier om materialen tussen reinheidszones te verplaatsen zonder ooit de containment- of drukcascade te verbreken.

Of u nu een nieuwe cleanroom ontwerpt, een bestaande apotheek moderniseert, of eenvoudigweg probeert te begrijpen waarom u door die roestvrijstalen kast in de muur niet beide deuren tegelijk kunt openen, u weet nu vrijwel alles wat de moeite waard is om te weten over doorgeefdozen.
