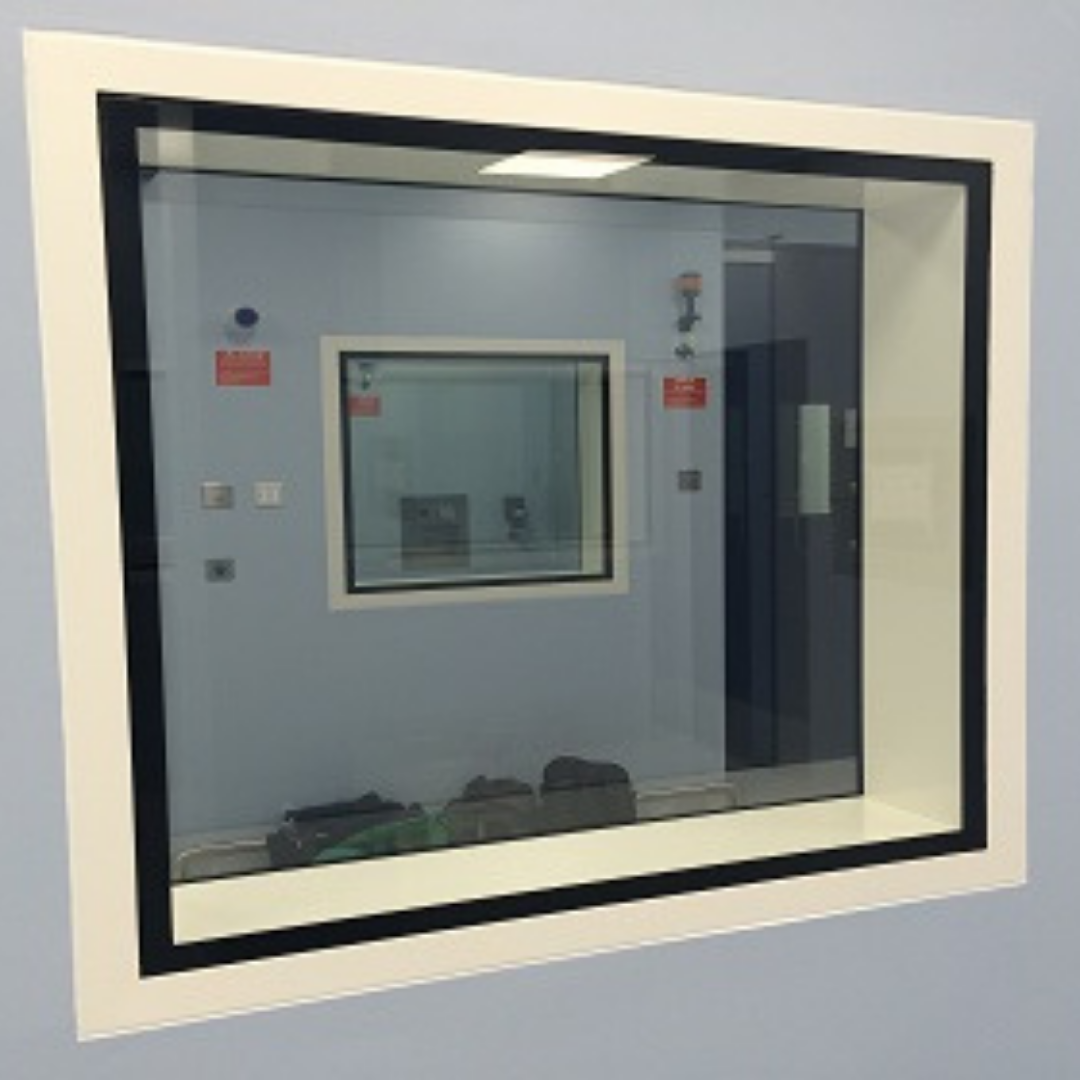

In moderne cleanroomsystemen Schone kamer raam is niet alleen een essentieel onderdeel voor visuele transparantie, maar speelt ook een cruciale rol bij het handhaven van de stabiliteit van het milieu. Ze vervullen meerdere functies, waaronder isolatie van verontreinigingen, luchtdichte afdichting en visuele monitoring. Cleanroomramen worden op grote schaal gebruikt in de farmaceutische, biofarmaceutische sector, medische apparatuur en de productie van halfgeleiders en moeten voldoen aan steeds strengere eisen op het gebied van deeltjesbeheersing, preventie van kruisbesmetting en integratie met geautomatiseerde systemen. De ontwerpfilosofie is geëvolueerd van eenvoudige ‘zichtbaarheid’ naar ‘intelligentie’ en ‘integratie’. Innovaties op het gebied van antimicrobiële materialen, structurele afdichting, anticondens- en dimfuncties, evenals brandwerendheid en tolerantie voor hoge temperaturen, hebben de prestaties van cleanroomramen voortdurend verbeterd, waardoor ze onmisbare hoogwaardige componenten zijn geworden in de moderne cleanroomconstructie.
Stofvrij structureel ontwerp: van "transparantie" tot "reinheid"
Traditionele observatieramen voor cleanrooms maken vaak gebruik van enkel glas met een eenvoudige omlijsting, waardoor het risico bestaat dat stof zich ophoopt en deeltjesverontreiniging in de openingen tussen het raam en de muur ontstaat. Deze ontwerpfout brengt aanzienlijke besmettingsrisico's met zich mee, vooral in omgevingen van ISO-klasse 5 en hoger. Moderne ramen in cleanrooms zijn voornamelijk voorzien van dubbellaags gehard glas in combinatie met een schroefloze verborgen installatie en volledig afgedichte frames van aluminiumlegering of roestvrij staal om een naadloze integratie met muren te bereiken. Afgeronde frameranden minimaliseren de ophoping van deeltjes en vergemakkelijken het reinigen. Geavanceerde modellen kunnen de glazen holte vullen met inert gas, zoals argon, of antistatische coatings aanbrengen om de opbouw van statische elektriciteit en de hechting van deeltjes te voorkomen. Deze vooruitgang markeert een kwalitatieve sprong van eenvoudige visuele transparantie naar strenge contaminatiecontrole, waardoor een stabiele basis wordt gelegd voor de veiligheid en betrouwbaarheid van cleanrooms.
Synergetische verbetering van luchtdichtheid en anticondensprestaties
Vanwege de stabiele temperatuur-, vochtigheids- en positieve drukregeling in cleanrooms zijn raamoppervlakken gevoelig voor condensatie bij temperatuurgradiënten, waardoor condensvorming ontstaat die het zicht en de operationele veiligheid schaadt. Om dit aan te pakken, zijn geïsoleerde glasconstructies met dubbele beglazing standaard, waarbij droogmiddelmodules in de spouw zijn geïntegreerd om vocht te absorberen en de droogte te behouden. Het vullen van de spouw met inerte gassen zoals argon verbetert de luchtdichtheid en thermische isolatie verder, waardoor het condensatierisico wordt verminderd.
Er bestaan twee belangrijke anticondensoplossingen: een kosteneffectieve anticondensfilmcoating die geschikt is voor cleanrooms van lagere kwaliteit, en een hoogwaardige afgedichte geïsoleerde glasstructuur die langdurige mistbestendigheid biedt, geschikt voor ISO-klasse 5 en hoger. De onderstaande vergelijkingstabel vat hun prestaties samen:
| Anticondensmethode | Kosten | Levensduur | Anticondenseffect | Toepasselijke cleanroomklasse |
| Anticondensfilmcoating | Laag | 1–2 jaar | Gematigd | ISO 8–7 |
| Geïsoleerde glaseenheid | Hoog | 5 jaar | Hoog | ISO6–5 |
Illustraties zoals exploded views van dubbele beglazing in cleanrooms en vergelijkingen naast elkaar tussen anticondensfolie en geïsoleerd glas helpen deze verschillen te verduidelijken.
Elektrochroom dimmen: integratie van intelligentie en privacy
Met de trend naar intelligente cleanrooms zijn elektrochroom dimbare ramen populair geworden vanwege hun vermogen om naadloos te schakelen tussen transparante en privacymodi. Gebaseerd op moleculaire uitlijningstechnologie met vloeibare kristallen, veranderen deze vensters van helder naar mat wanneer er spanning op wordt gezet, waardoor er geen gordijnen meer nodig zijn en fysiek contact wordt vermeden dat verontreinigingen zou kunnen introduceren.
Dimbare ramen worden op grote schaal toegepast in operatiekamers en biofarmaceutische laboratoria en verhogen de privacy zonder de netheid in gevaar te brengen. Integratie met slimme gebouwbeheersystemen maakt bediening op afstand, toegangsrechten en gepland schakelen mogelijk, waardoor de gebruikerservaring en operationele efficiëntie aanzienlijk worden verbeterd. Deze technologie vertegenwoordigt een aanzienlijke sprong voorwaarts in de interactie tussen mens en machine in cleanroomomgevingen.
Cijferafstemming en structurele standaardisatie
Cleanroomramen moeten strikt voldoen aan de ISO 14644-normen, die eisen specificeren voor openingen, afdichtingen, oppervlakteafwerking en randbehandeling, afhankelijk van de cleanroomklasse. ISO-klasse 5-omgevingen verbieden bijvoorbeeld alle verwijderbare componenten en eisen naadloos lassen of persen met een oppervlakteruwheid onder Ra 0,8 μm om het reinigen te vergemakkelijken en het invangen van deeltjes te minimaliseren.
Voor lagere kwaliteiten, zoals ISO 7–8, zijn standaard op schroeven gemonteerde frames en eenvoudigere ontwerpen acceptabel. Trends in de sector geven steeds meer de voorkeur aan gestandaardiseerde, modulaire productie van raamafmetingen, luchtdichtheidsklassen en glasdiktes om efficiënte grootschalige cleanroomprojecten met consistente kwaliteit en eenvoudig onderhoud mogelijk te maken.
Brandwerendheid en aanpassingsvermogen bij hoge temperaturen
Bepaalde cleanroomruimtes, zoals farmaceutische droogtunnels, uitlaatopeningen voor schone luchtovens en precisiecoatingzones, vereisen ramen met brandwerendheid en tolerantie voor hoge temperaturen. Deze ramen maken gebruik van hittebestendig gehard glas dat thermische schokken boven 300°C kan weerstaan, vaak gecombineerd met brand- of explosieveilige filmlagen om versplintering tijdens brand te voorkomen. Framematerialen zoals SUS304 of SUS316L roestvrij staal van medische kwaliteit bieden corrosieweerstand en mechanische sterkte bij hoge temperaturen.
Naleving van brandveiligheidscertificeringen zoals GB 16809 en EN 1364 zorgt ervoor dat ramen de structurele integriteit en zichtbaarheid behouden tijdens noodsituaties, waardoor personeel en apparatuur in cleanroomzones met een hoog risico worden beschermd.
Toekomstige toepassingen van antimicrobiële en zelfreinigende technologieën
Naarmate de beheersing van microbiologische besmetting in de farmaceutische en life sciences-sector steeds intensiever wordt, gebruiken cleanroomramen steeds vaker antimicrobiële glassubstraten doordrenkt met zilverionen of zinkoxidecoatings. Deze coatings genereren fotokatalytische effecten onder licht, waardoor de groei van bacteriën wordt geremd en het besmettingsrisico wordt verminderd.
Zelfreinigende coatings, meestal fluorkoolstof- of titaniumdioxidefilms op nanoschaal, bootsen het "lotusbladeffect" na, waardoor waterdruppels en stof automatisch wegrollen, waardoor handmatige reiniging tot een minimum wordt beperkt en onderhoudsinspanningen worden verminderd. Hoewel deze geavanceerde materialen momenteel vanwege de kosten beperkt zijn tot ISO-klassen 5–6, zijn ze veelbelovend voor een bredere toepassing en kunnen ze mogelijk standaard worden in toekomstige raamontwerpen voor cleanrooms.
Belangrijke prestatie-evaluatiecriteria voor cleanroomramen
Het selecteren van cleanroomramen vereist een uitgebreide evaluatie van meerdere prestatiestatistieken die verder gaan dan uiterlijk en prijs. Veelgebruikte criteria zijn onder meer:
| Evaluatie-item | Teststandaard of indicator |
| Luchtdichtheid | Onderhoud drukverschil ≥ 30 minuten |
| Geschiktheid voor cleanrooms | Naleving van ISO 5–8-normen |
| Anticondensfunctie | Continu helder zicht ≥ 2 uur |
| Oppervlaktereinheid | Resterende deeltjes ≤ 10 stuks/m² |
| Temperatuurbestendigheid | Bestand tegen ≥150°C zonder te barsten |
| Antistatische prestaties | Oppervlakteweerstand in bereik van 10⁶–10⁹ Ω |
Gebruikers moeten prestatiecertificeringen voor cleanrooms van derden aanvragen om stabiliteit en betrouwbaarheid op lange termijn in specifieke toepassingen te garanderen.
Cleanroomramen zijn geëvolueerd van eenvoudige kijkpanelen naar multifunctionele, hoogwaardige componenten waarin contaminatiecontrole, veiligheid, intelligentie en milieubescherming zijn geïntegreerd. Vooruitgang op het gebied van de materiaalwetenschap, productieprocessen en slimme besturingstechnologieën blijven hun mogelijkheden vergroten, waardoor de operationele efficiëntie en veiligheid van cleanrooms aanzienlijk worden verbeterd. Vooruitkijkend wordt verwacht dat cleanroomramen zullen evolueren naar meer intelligentie, verbeterde veiligheid en energie-efficiëntie, en een fundamenteel element zullen vormen in de duurzame ontwikkeling van moderne cleanroomsystemen.
