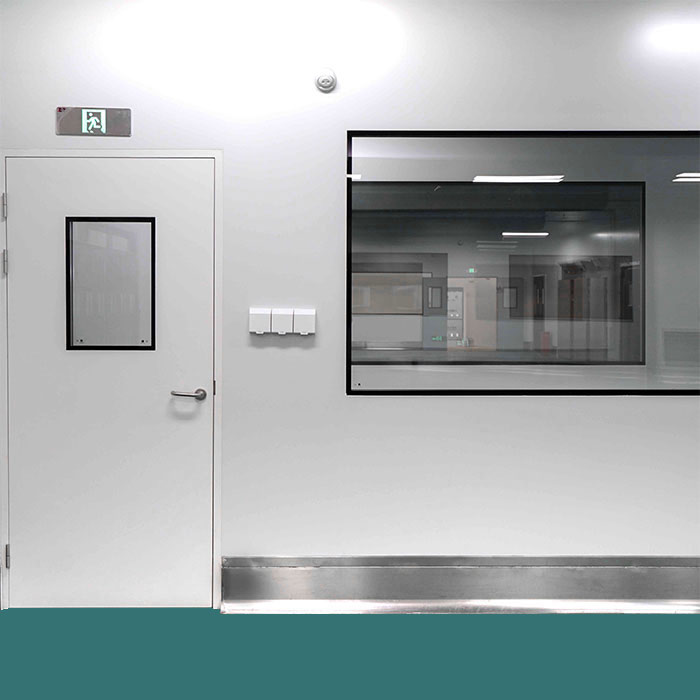

Met de snelle ontwikkeling van uiterst nauwkeurige industrieën zoals de farmaceutische industrie, de elektronica en de voedselverwerking zijn cleanrooms steeds belangrijker geworden bij het waarborgen van de productkwaliteit en productieveiligheid. In cleanroomsystemen zijn Clean Room-deuren en -ramen niet alleen hulpmiddelen voor ruimtelijke scheiding, maar ook belangrijke componenten voor reinheidsbeheer, luchtstroomcontrole en veiligheidsborging. Welke materialen en specificaties hebben deuren en ramen voor cleanrooms? Welke functies en prestaties bieden ze? Waar moet bij installatie en onderhoud rekening mee worden gehouden?
Materialen en specificaties
De materialen en specificaties van cleanroomdeuren en -ramen zijn kritische factoren die de prestaties, levensduur en de algehele werking van de cleanroom beïnvloeden. Het selecteren van de juiste materialen kan de duurzaamheid verbeteren, de onderhoudskosten verlagen en ervoor zorgen dat de cleanroomomgeving voldoet aan strenge reinheidsnormen.
1. Materiaalsoorten en kenmerken
1. Roestvrij staal (304/316)
Kenmerken: Corrosiebestendig, sterke antibacteriële eigenschappen, glad oppervlak, gemakkelijk schoon te maken en bestand tegen herhaaldelijk afvegen en desinfectie.
Toepasselijke omgeving: Farmaceutische, voedselverwerkende en biologische laboratoria met hoge microbiële controle-eisen.
Voordelen: Roestvrijstalen deuren en ramen zijn stofbestendig en zullen bij langdurig gebruik niet vervormen of roesten.
2. Aluminiumlegering
Kenmerken: Lichtgewicht, sterke stijfheid, gemakkelijk te verwerken en aanpasbare oppervlaktebehandelingen.
Toepasselijke omgeving: Elektronicafabrieken, instrumentkamers en cleanrooms waar gewicht en installatiegemak belangrijk zijn.
Voordelen: Deuren en ramen van aluminiumlegering zijn eenvoudig te installeren, ondersteunen meerdere ontwerpen en zijn geschikt voor maatwerk.
3. Gehard glas / acrylglas
Kenmerken: Biedt zichtbaarheid, slagvastheid en breukvastheid; is bestand tegen hoge temperaturen en gangbare chemische reinigingsmiddelen.
Toepasselijke omgeving: Observatievensters, bewakingsruimtes en scheidingswanden in cleanrooms.
Voordelen: Dankzij transparante materialen kunnen operators de binnenkant bewaken zonder deuren te openen, waardoor het besmettingsrisico wordt verminderd.
4. Composietmaterialen
Kenmerken: Combineert metalen frames met antistatische of polymeerpanelen met hoge dichtheid om de structurele stabiliteit en functionaliteit te verbeteren.
Toepasselijke omgeving: Veelgevraagde elektronica en halfgeleidercleanrooms.
Voordelen: Kan aan verschillende reinheidsniveaus voldoen met multifunctionele ontwerpen, bijvoorbeeld antistatische of brandwerende opties.
2. Specificaties en toepassingen
De specificaties van cleanroomdeuren en -ramen hebben rechtstreeks invloed op de ruimtelijke efficiëntie, personeels- en materiaalstroom en luchtstroombeheer. Veel voorkomende typen zijn onder meer:
| Typ | Specificaties | Toepassingsvoorbeelden |
|---|---|---|
| Draaideur | Enkele of dubbele vleugel, in dikte verstelbaar, met afdichtstrips | Personeelspassages, laboratoriumingangen |
| Schuifdeur | Geschikt voor smalle gangen of ruimtebesparende eisen | Materiaaloverdracht, opslagruimtes |
| Observatievenster | Enkel of dubbel glas, met afdichtingsframe | Interieurbewaking en operationele observatie |
| Klein doorgangsvenster | Klein formaat voor snelle materiaaloverdracht | Kleine artikelen of monsteruitwisseling |
| Automatische deur | Uitgerust met elektrisch aandrijfsysteem, gekoppeld aan luchtdouches of zuiveringssystemen | Cleanroom-ingangen met veel verkeer |
Opmerking: De deurdikte, openingsmethode en afdichtingsmateriaal moeten worden geselecteerd op basis van de cleanroomklasse en het drukverschil. Onjuiste specificaties kunnen de luchtstroom beïnvloeden en de reinheid verminderen.
3. Ontwerpdetails en maatwerk
Afdichting
Deur- en raamkozijnen maken meestal gebruik van duurzame afdichtingsstrips of metalen inzetstukken om de luchtdichtheid te garanderen.
Luchtdichtheid is van cruciaal belang voor het handhaven van positieve of negatieve druk en het beheersen van deeltjes.
Impactbescherming
Framehoeken zijn vaak afgerond om het risico op letsel en deurschade te verminderen.

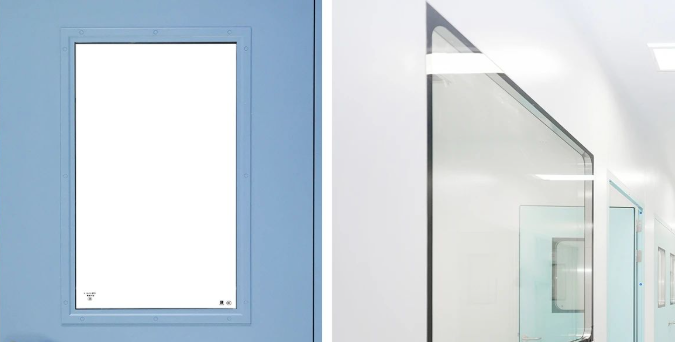

Visualisatie en monitoring
Observatieramen kunnen dubbellaags of geïsoleerd zijn, waardoor ze goed zicht bieden en tegelijkertijd thermische en geluidsisolatie bieden.
Aanpassingsopties
- Deuren en ramen kunnen qua grootte, openingsrichting en automatiseringsfuncties worden aangepast.
- Speciale materialen of composietconstructies kunnen antistatische, brandwerende of chemisch bestendige eigenschappen bieden.
Functies en prestaties
Cleanroomdeuren en -ramen zijn meer dan alleen scheidingswanden; ze spelen een cruciale rol bij het handhaven van een schoon milieu, het waarborgen van de operationele veiligheid en het verbeteren van de productie-efficiëntie. Hun prestaties bepalen of een cleanroom in de loop van de tijd stabiele omstandigheden kan handhaven.
1. Stofdichte en afdichtingsfunctie
Principe: Hoogwaardige deuren en ramen maken gebruik van nauwkeurige afdichtingsstrips en strak geconstrueerde frames om luchtlekkage te minimaliseren wanneer ze gesloten zijn, waardoor de positieve of negatieve cleanroomdruk behouden blijft.
Effect: Voorkomt dat stof, deeltjes en micro-organismen binnendringen, zodat producten of experimenten voldoen aan de reinheidseisen.
Casus: In een farmaceutische cleanroom zorgde de installatie van goed afgesloten automatische deuren ervoor dat het aantal deeltjes binnen het beoogde bereik bleef en dat de frequentie van reiniging en desinfectie werd verminderd.
2. Visualisatie en observatie
Principe: Dankzij de ramen van gehard of acrylglas kunnen operators het interieur observeren zonder de deur te openen.
Effect: Vermindert deurbediening, minimaliseert het besmettingsrisico en maakt monitoring ter plaatse mogelijk.
Geval: In een cleanroom voor elektronica-assemblage zorgden dubbellaagse observatievensters voor een duidelijk zicht op de werking van de apparatuur, terwijl veelvuldige deuropeningen werden vermeden die de luchtstroom zouden kunnen verstoren.
3. Corrosiebestendigheid en eenvoudige reiniging
Principe: Deuren en ramen zijn voorzien van roestvrijstalen of hoogwaardige aluminiumlegeringen die bestand zijn tegen reinigings- en desinfectiemiddelen.
Effect: Zorgt voor gladde oppervlakken bij langdurig gebruik, voorkomt de opbouw van vervuiling en verlengt de levensduur.
Geval: In een farmaceutische cleanroom zorgde de dagelijkse reiniging met desinfectiemiddelen ervoor dat de deuroppervlakken vrij waren van roest of vervorming, waardoor de onderhoudswerklast werd verminderd.
4. Geluids- en thermische isolatie
Principe: Meerlaagse composietmaterialen of geïsoleerd glas zorgen voor akoestische en thermische scheiding.
Effect: Vermindert omgevingsgeluid, handhaaft een stabiele binnentemperatuur en verbetert de werking van de apparatuur en het comfort van het personeel.
Geval: In een cleanroom in de buurt van luidruchtige machines werd door het installeren van geluiddichte deuren het geluid teruggebracht tot een veilig niveau en de HVAC-belasting verlaagd.
5. Automatisering en systeemintegratie
Principe: Sommige deuren zijn uitgerust met elektrische aandrijfsystemen die kunnen worden gekoppeld aan luchtdouches, zuiveringssystemen of doorloopramen.
Effect: Automatisch openen en sluiten vermindert het besmettingsrisico en handhaaft de drukbalans in de cleanroom.
Geval: In een hoogwaardige elektronische cleanroom verhoogden automatische deuren, geïntegreerd met luchtdouches, de toegangsefficiëntie terwijl de netheid behouden bleef.
6. Functievergelijkingstabel
| Functiecategorie | Belangrijkste prestaties | Toepasselijk scenario | Werkelijk effect |
|---|---|---|---|
| Stofdicht en afdichting | Hoge luchtdichtheid, blokkeert deeltjes | Farmaceutisch, voedsel, elektronica | Behoudt netheid, vermindert de reinigingsfrequentie |
| Visualisatie | Transparante ramen, niet nodig om te openen | Monitoring, bediening begeleiding | Vermindert vervuiling, verbetert de veiligheid |
| Corrosiebestendigheid / eenvoudige reiniging | Gladde roestvrijstalen of aluminium oppervlakken | Farmaceutische producten, laboratoria | Langdurig gebruik zonder roest, weinig onderhoud |
| Geluids-/thermische isolatie | Meerlaagse isolatie | Lawaaierige cleanrooms | Vermindert geluid, handhaaft temperatuurstabiliteit |
| Automatisering / Integratie | Elektrische deuren gekoppeld aan luchtsystemen | Cleanrooms met veel verkeer | Verhoogt de toegangsefficiëntie en handhaaft de drukbalans |
Installatie en onderhoud
De installatie en het onderhoud van cleanroomdeuren en -ramen hebben een directe invloed op hun prestaties.
Installatieoverwegingen:
- Afdichting treatment: The joints between doors/windows and walls must use high-quality sealing strips or welding to prevent air leakage.
- Kalibratie van afmetingen: Nauwkeurige metingen van de deur-/raamafmetingen zijn vereist vóór installatie om een soepele opening en sluiting te garanderen.
- Coördinatie met luchtstroomsysteem: De installatiepositie van deuren/ramen moet in lijn zijn met het luchtstroomontwerp van de cleanroom om kortsluiting of dode zones te voorkomen.
Onderhoudsvereisten:
- Maak deur-/raamoppervlakken en afdichtingsstrips regelmatig schoon om ophoping van stof en microben te voorkomen.
- Inspecteer automatische deurrollen, controllers en sloten om een goede werking te garanderen.
- Breng krasbescherming aan op glazen ramen en vervang transparante panelen wanneer dat nodig is om een goed zicht te behouden.
Veiligheid en controle
1. Toegangscontrole
Principe: Mechanische sloten of elektronische toegangscontrolesystemen regelen de toegang van personeel en zorgen ervoor dat onbevoegden geen toegang krijgen tot specifieke cleanroomgebieden.
Effect: Vermindert het besmettingsrisico veroorzaakt door menselijke fouten en voldoet aan de hoogwaardige eisen op het gebied van personeelsmanagement in cleanrooms.
Geval: In een farmaceutische faciliteit maakt een hoogwaardige cleanroom gebruik van geautomatiseerde deuren met kaarttoegang, waardoor alleen geautoriseerd personeel toegang heeft, waardoor accidentele besmetting wordt voorkomen.
2. Nooduitgang en veiligheidsevacuatie
Principe: Deuren en ramen zijn ontworpen met noodopeningsfuncties, zoals anti-knelmechanismen en snelontgrendelingssystemen, om een snelle evacuatie in noodsituaties te garanderen.
Effect: Zelfs tijdens automatische deurstoringen of omstandigheden onder hoge druk is de veiligheid van het personeel gewaarborgd.
Geval: In een elektronica-cleanroom maakten nooduitgangen een veilige evacuatie tijdens een stroomstoring mogelijk zonder de productie te verstoren.
3. Slagvastheid en druktolerantie
Principe: Observatieramen maken gebruik van gehard glas, meerlaags gelaagd glas of composietmaterialen om externe impact en drukverschillen binnen en buiten te weerstaan.
Effect: Voorkomt glasbreuk of vervorming van de deur tijdens bedrijf, waardoor het risico op letsel wordt verminderd terwijl de afdichtingsprestaties van cleanrooms behouden blijven.
Geval: In een cleanroom voor de productie van halfgeleiders voorkwamen meerlaagse, geharde observatievensters breuk- en afdichtingsschade tijdens het hanteren van de apparatuur, waardoor een continue productie werd gegarandeerd.
4. Automatisering en milieumonitoring
Principe: Automatische deursystemen kunnen worden gekoppeld aan luchtdouches, zuiveringssystemen en doorgangsramen om de druk, de luchtstroom en de deurstatus in realtime te bewaken.
Effect: Zorgt ervoor dat werkzaamheden de drukbalans of de richting van de luchtstroom niet verstoren, waardoor de verspreiding van deeltjes wordt geminimaliseerd.
Geval: In een biologische cleanroom pasten automatische deuren, geïntegreerd met luchtzuiveringssystemen, de luchtstroom automatisch aan elke keer dat de deuren werden geopend, waardoor een stabiel zuiverheidsniveau werd gehandhaafd.
5. Vergelijkingstabel veiligheids- en besturingsfuncties
| Veiligheidscategorie | Sleutelfunctie | Toepasselijk scenario | Werkelijk effect |
|---|---|---|---|
| Toegangscontrole | Mechanische/elektronische sloten | Hoogwaardige cleanrooms | Vermindert het risico op menselijke besmetting, controleert de personeelsstroom |
| Noodevacuatie | Anti-knijp/snelsluiting | Noodsituaties | Zorgt voor een veilige personeelsevacuatie |
| Impact-/drukweerstand | Gehard glas / meerlaags gelamineerd | Observatieramen, impactdeuren | Vermindert het risico op breuk en behoudt de integriteit van de afdichting |
| Automatisering & Integratie | Gekoppeld aan luchtdouches en zuiveringssystemen | Cleanrooms met veel verkeer | Behoudt de drukbalans en reinheid, vermindert vervuiling |
Voordelen en nadelen
Deuren en ramen van cleanrooms spelen een cruciale rol in de moderne, uiterst nauwkeurige industrieën. Als u de voor- en nadelen ervan begrijpt, kunt u betere beslissingen nemen tijdens het ontwerp, de aanschaf en de exploitatie, waardoor de algehele efficiëntie van cleanrooms wordt verbeterd.
1. Voordelen
1. Hoge netheidsgarantie
Goed afgedichte deuren en ramen voorkomen dat stof, deeltjes en micro-organismen de cleanroom binnendringen, waardoor het interieur schoon blijft.
Case: In een cleanroom voor een farmaceutische productie zorgde de installatie van hoogwaardige roestvrijstalen afgedichte deuren ervoor dat het aantal deeltjes binnen het beoogde bereik bleef, waardoor de reinigings- en desinfectiefrequentie aanzienlijk werd verminderd.
2. Visualisatie en monitoring
Door transparante observatievensters kunnen operators de binnenkant bewaken zonder dat de deur vaak hoeft te worden geopend, waardoor het besmettingsrisico wordt verminderd.
Case: In een cleanroom voor elektronicaproductie stelden dubbellaagse observatievensters het personeel in staat de apparatuur in realtime te bewaken en verstoring van de luchtstroom te voorkomen.
3. Duurzaamheid en eenvoudig onderhoud
Hoogwaardige materialen zoals roestvrij staal, aluminiumlegering en gehard glas bieden gladde oppervlakken, corrosiebestendigheid en een lange levensduur.
Case: In een farmaceutische cleanroom bleven deuren en raamkozijnen na langdurige dagelijkse desinfectie vrij van roest of vervorming, waardoor de onderhoudskosten lager uitvielen.
4. Gemak en automatisering
Geautomatiseerde deuren geïntegreerd met luchtdouches of zuiveringssystemen verbeteren de toegangsefficiëntie terwijl de drukbalans behouden blijft.
Case: In een hoogwaardige elektronica-cleanroom maakten automatische deuren frequente toegang van personeel en materiaal mogelijk, terwijl de druk en netheid stabiel bleven.
5. Hoge veiligheid
Anti-knelbeveiligingsontwerpen, gehard glas en noodopeningsfuncties zorgen op effectieve wijze voor de veiligheid van de operator.
Case: In een halfgeleidercleanroom zorgden nooddeurvoorzieningen voor een veilige evacuatie tijdens een stroomstoring zonder de productie te onderbreken.
2. Nadelen
1. Relatief hoge kosten
Het kopen en installeren van hoogwaardige deuren en geautomatiseerde besturingssystemen kan kostbaar zijn voor projecten met beperkte budgetten.
Analyse: Hoewel de initiële investering hoog is, maken de besparingen op de lange termijn in onderhoud en verminderde vervuilingsverliezen het de moeite waard.
2. Complexe installatie
Vereist professionele teams voor meting, installatie en inbedrijfstelling, om de projecttijdlijnen te verlengen.
Analyse: Onjuiste installatie kan resulteren in een slechte afdichting, wat de reinheid en drukcontrole kan aantasten.
3. Hoge onderhoudsvereisten
Afdichtingsstrips, rollen, controllers en andere componenten hebben regelmatige inspectie en onderhoud nodig om de afdichting en operationele prestaties te behouden.
Analyse: Een goed opgesteld onderhoudsschema en standaardwerkprocedures zijn essentieel voor stabiliteit op de lange termijn.
4. Strenge milieuvereisten
Hoogwaardige deuren/ramen vereisen de juiste installatieomstandigheden en een schone omgeving, zoals vlakheid van de muren en drukontwerp.
Analyse: Als niet aan de installatievoorwaarden wordt voldaan, kan de functionaliteit in gevaar komen, bijvoorbeeld een langzame automatische deurbediening of verminderde afdichtingsprestaties.
3. Vergelijkingstabel voordelen versus nadelen
| Categorie | Voordelen | Nadelen | Opmerkingen |
|---|---|---|---|
| Netheid | Goede afdichting, blokkeert deeltjes | Onjuiste installatie heeft invloed op de afdichting | Hoogwaardige deuren vereisen een professionele installatie |
| Visualisatie | Transparante ramen verkleinen de deuropeningen | Glas vereist regelmatige reiniging | Dubbellaags gelaagd glas is duurzamer |
| Duurzaamheid | Roestvrij staal, aluminiumlegering bestand tegen corrosie, lange levensduur | Hoge initiële kosten | De onderhoudskosten op lange termijn zijn laag |
| Automatisering | Verbetert de toegangsefficiëntie en handhaaft de drukbalans | Vereist stroom- en controlesystemen | Regelmatig onderhoud van rollen en controllers is noodzakelijk |
| Veiligheid | Anti-knelbeveiliging, slagvast, noodopening | Sommige veiligheidsvoorzieningen verhogen de kosten | Vertrouwt op de juiste operationele procedures |
Redenen om voor Yuanda Clean Room-deuren en -ramen te kiezen
Het belang van het selecteren van hoogwaardige deuren en ramen voor cleanrooms komt tot uiting in verschillende aspecten:
1. Algemene kwaliteitsborging
Hoogwaardige materialen en nauwkeurige productie zorgen voor stabiliteit op de lange termijn en verminderen de onderhoudsfrequentie.
2. Professionele ontwerpervaring
Biedt op maat gemaakte oplossingen voor verschillende cleanroomkwaliteiten en milieuvereisten.
3.Compatibiliteit met cleanroomsystemen
Kan worden geïntegreerd met luchtdouches, doorgeeframen en zuiveringssystemen om een volledige proceszuiverheidscontrole te bereiken.
4. Veiligheid en mensgericht ontwerp
Biedt noodopening, anti-knelbeveiliging en schokbestendige functies om de veiligheid van de operator te garanderen.
Kiezen voor Yuanda Clean Room Doors and Windows zorgt niet alleen voor de kwaliteit van de cleanroom, maar verbetert ook de productie-efficiëntie en operationele veiligheid.
Als cruciaal onderdeel van het milieubeheer van cleanrooms hebben deuren en ramen van cleanrooms een directe invloed op de werking van de faciliteit via hun materialen, specificaties, functies, installatie, onderhoud en veiligheidscontroles. Analyse van verschillende materiaaleigenschappen, functionele ontwerpen en installatievereisten benadrukt het belang van hoogwaardige deuren en ramen voor het handhaven van netheid, het garanderen van productieveiligheid en het verbeteren van de operationele efficiëntie. Met de toenemende toepassing van cleanrooms is het selecteren van professionele en betrouwbare deur- en raamoplossingen een consensus binnen de industrie geworden.
