Wat is het verschil tussen een zelfreinigende en een niet-zelfreinigende doorvoerbox – en welke is geschikt voor uw cleanroom?

Wat is een doorgeefdoos en waarom is het type reiniging belangrijk?

EEN door de doos gaan – ook wel doorgangskamer of doorgangsluik genoemd – is een afgesloten ruimte met gecontroleerde toegang die in de muur tussen twee kamers met verschillende reinheidsclassificaties is geïnstalleerd. Het doel ervan is om de overdracht van materialen, componenten, gereedschappen of documenten tussen deze omgevingen mogelijk te maken zonder dat personeel fysiek de grens hoeft te overschrijden, waardoor de migratie van verontreinigingen van een lagere klasse naar een hogere klasse cleanroom wordt voorkomen. Doorgeefdozen vormen een fundamentele infrastructuur bij de farmaceutische productie, de fabricage van halfgeleiders, operatiekamers in ziekenhuizen, de assemblage van micro-elektronica en elke andere faciliteit waar het handhaven van een strikte scheiding tussen omgevingen een regelgevende of kwaliteitsvereiste is.

Het onderscheid tussen een niet-zelfreinigende doorvoerbox en een zelfreinigende doorvoerbox is een van de meest consequente beslissingen over apparatuurselectie bij het ontwerpen van cleanrooms. Het bepaalt niet alleen hoe besmetting wordt beheerd tijdens overdrachten, maar ook hoeveel handmatige schoonmaakinterventies nodig zijn, hoe snel de overdrachtscyclus kan worden voltooid, welk niveau van microbieel of deeltjesrisico bij elke overdracht wordt geïntroduceerd en uiteindelijk aan welke wettelijke normen de faciliteit op geloofwaardige wijze kan beweren te voldoen. Het begrijpen van de mechanische, operationele en nalevingsverschillen tussen deze twee typen is van essentieel belang voordat u een keuze maakt voor een nieuwe faciliteit of een cleanroom-upgradeproject.

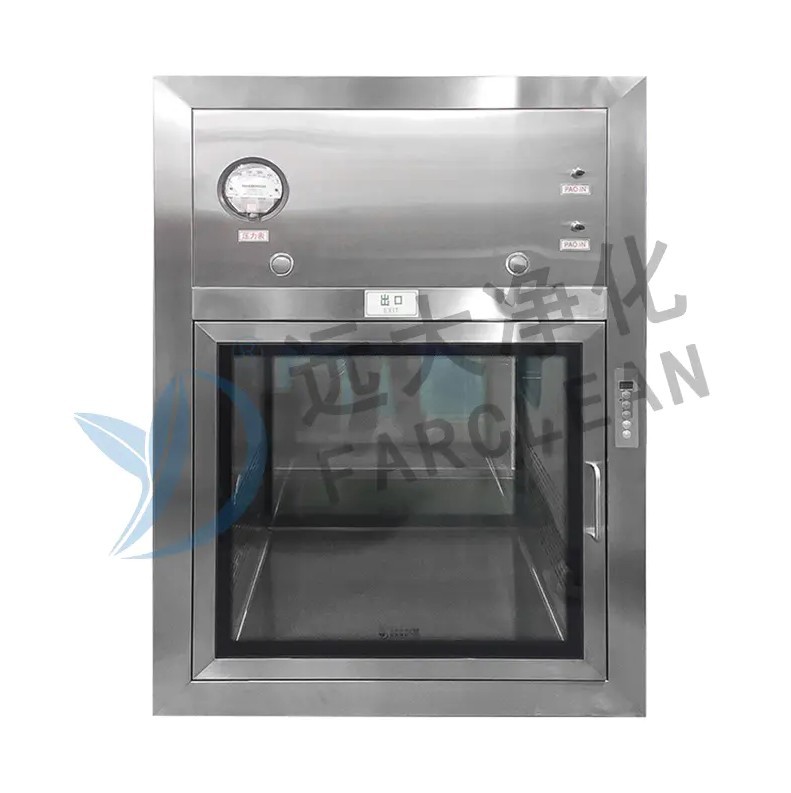

Hoe een niet-zelfreinigende doorvoerbox werkt

EEN non-self-cleaning pass through box is a passive transfer device. In its most basic form, it consists of a stainless steel chamber with interlocked doors on each side — one opening into the lower-classification room and one into the higher-classification cleanroom — a UV germicidal lamp for surface decontamination between transfers, and in many configurations, a HEPA filtration unit that maintains positive pressure within the chamber to prevent inward contamination migration when either door is opened.

De term ‘niet-zelfreinigend’ verwijst naar het feit dat de fysieke reiniging van het interieur van de kamer – oppervlakken afvegen met een ontsmettingsmiddel, deeltjes verwijderen die zijn afgezet tijdens transfers, afvoerpunten reinigen – handmatig moet worden uitgevoerd door cleanroompersoneel volgens vastgestelde standaardwerkprocedures (SOP’s). De UV-lampbestralingscyclus die plaatsvindt tussen de overdrachten zorgt voor een zekere mate van microbiële ontsmetting van het oppervlak, maar UV-straling verwijdert de deeltjesverontreiniging niet, bereikt geen schaduwoppervlakken en kan geen gevalideerde chemische desinfectie vervangen wanneer reductie van de biobelasting tot een specifiek logreductieniveau vereist is.

Niet-zelfreinigende doorgeefdozen worden in een breed scala aan formaten vervaardigd: van kleine desktopunits voor het overbrengen van documenten of monsterflesjes tot grote vloerstaande kamers waarin apparatuurtrolleys kunnen worden geplaatst. De constructiematerialen zijn doorgaans 304 of 316L roestvrij staal met doorlopende interne lasnaden, holle interne hoeken om deeltjesvangende uitsparingen te elimineren, en gladde, spiegelgepolijste interne oppervlakken die de hechting van deeltjes en micro-organismen minimaliseren. Vergrendelingsmechanismen (mechanisch of elektronisch) voorkomen dat beide deuren tegelijkertijd openen, wat een verplichte voorziening voor besmettingscontrole is, ongeacht het type reiniging.

Hoe een zelfreinigende doorvoerbox werkt

EEN self-cleaning pass through box incorporates an automated decontamination system within the chamber that operates without manual intervention between transfer cycles. The most common automated decontamination technologies used in self-cleaning pass through boxes are vaporised hydrogen peroxide (VHP), hydrogen peroxide vapour (HPV), or formaldehyde gas — with VHP being the current industry standard due to its efficacy, residue profile, material compatibility, and regulatory acceptance across pharmaceutical and healthcare applications.

In een zelfreinigende VHP-doorvoerkast volgt de geautomatiseerde cyclus een gedefinieerde volgorde: de kamer sluit af, een verdamper injecteert H₂O₂-damp in een gecontroleerde concentratie (doorgaans 100–1.000 ppm, afhankelijk van de vereiste logreductie), de damp verblijft gedurende een gevalideerde contacttijd in de afgesloten kamer, en een katalysator of beluchtingsfase breekt vervolgens de resterende H₂O₂ af tot water en zuurstof, waardoor de restconcentratie onder de beroepsmatige blootstelling wordt gebracht. limiet (doorgaans 1 ppm) voordat de deur aan de schone zijde kan worden geopend. De gehele geautomatiseerde cyclus duurt doorgaans 15 tot 45 minuten, afhankelijk van het kamervolume en het vereiste decontaminatieniveau. Hiermee wordt een sporicide activiteit van ≥6 logreductie tegen Geobacillus stearothermophilus-sporen bereikt, wat de maatstaf is voor farmaceutische klasse A/B-grensdecontaminatie.

Sommige zelfreinigende doorvoerboxen vullen de VHP-cyclus aan met een geïntegreerd HEPA-gefilterd luchtstroomsysteem dat de tijdens het laadproces geïntroduceerde deeltjesverontreiniging verwijdert, waardoor zowel deeltjes- als microbiële decontaminatie in één enkele geautomatiseerde cyclus ontstaat. Besturingssystemen op zelfreinigende eenheden zijn doorgaans PLC-gebaseerd met touchscreen-interfaces, cyclusregistratie, alarmbeheer en gegevensexportmogelijkheden voor elektronische batchregistratie-integratie - functies die rechtstreeks ondersteuning bieden voor 21 CFR Part 11-naleving in door de FDA gereguleerde farmaceutische faciliteiten.

Directe vergelijking: belangrijkste verschillen tussen beide typen

De operationele, prestatie- en kostenverschillen tussen niet-zelfreinigende en zelfreinigende doorvoerdozen zijn aanzienlijk. De volgende tabel biedt een gestructureerde vergelijking van de criteria die het meest relevant zijn voor beslissingen over cleanroomspecificaties:

EENpplicable Scenarios for Non-Self-Cleaning Pass Through Boxes

Niet-zelfreinigende doorgeefdozen blijven de geschikte en kosteneffectieve oplossing voor een breed scala aan toepassingen in cleanrooms en gecontroleerde omgevingen, waar het besmettingsrisicoprofiel geen geautomatiseerde sporicide decontaminatie vereist en waar handmatige reinigingsprocedures betrouwbaar kunnen worden gevalideerd en consistent kunnen worden uitgevoerd.

Grenzen van farmaceutische productie van klasse C tot klasse D

In farmaceutische faciliteiten is voor overdrachten tussen verpakkingsgebieden van klasse D en secundaire verwerkingsgebieden van klasse C geen sporicidebehandeling op het overdrachtspunt vereist. Een niet-zelfreinigende doorgeefkast met UV-lamp, HEPA-gefilterde positieve druk en een gevalideerde SOP voor handmatig afvegen met behulp van een geschikt sporicide of desinfectiemiddel zorgen voor een conforme maatregel voor besmettingscontrole bij dit grenstype. De lagere kapitaalkosten en eenvoudigere validatievereisten van de niet-zelfreinigende eenheid maken het tot de standaardspecificatie voor deze minder kritische interne grenzen.

Ziekenhuis- en gezondheidszorgomgevingen

In bereidingskamers van ziekenhuisapotheken, bevoorradingsgangen op isolatieafdelingen en centrale steriele diensten dienen niet-zelfreinigende doorgeefdozen als het primaire mechanisme voor materiaaloverdracht tussen schone en vuile zones. De overdrachtsfrequentie en materiaalsoorten in deze omgevingen – verpakte medicijnen, verpakte steriele instrumenten, monstercontainers – zijn compatibel met UV-ondersteunde handmatige reinigingsprotocollen, en de eenvoudigere bedieningsvereisten zijn geschikt voor gezondheidszorgpersoneel met algemene in plaats van gespecialiseerde cleanroomtraining.

Elektronica en halfgeleiderassemblage

In elektronica-cleanrooms van ISO-klasse 6 en 7 waar de assemblage van printplaten, de productie van optische componenten of de productie van precisie-instrumenten wordt verwerkt, is de voornaamste zorg voor besmetting eerder deeltjes dan microbieel. Niet-zelfreinigende doorvoerboxen uitgerust met HEPA-gefilterde luchtzuiveringssystemen en ionisatiestaven (om elektrostatische ladingen te neutraliseren die deeltjes naar de oppervlakken van componenten lokken) zorgen voor adequate verontreinigingscontrole aan deze grenzen zonder de complexiteit of kosten van geautomatiseerde chemische decontaminatiesystemen.

EENpplicable Scenarios for Self-Cleaning Pass Through Boxes

Zelfreinigende doorgeefdozen met geautomatiseerde VHP-ontsmetting worden overal toegepast waar de gevolgen van een besmetting ernstig zijn – in termen van patiëntveiligheid, productsteriliteitsborging, naleving van regelgeving of de integriteit van gevoelige onderzoeks- of productieprocessen.

Productie van steriele geneesmiddelen – Grenzen van klasse A/B

De meest kritische en veeleisende toepassing voor zelfreinigende doorvoerdozen bevindt zich op de grens tussen klasse B-achtergrondcleanrooms en klasse A-vulzones in de steriele farmaceutische productie. EU GMP Annex 1 (herziening van 2022) gaat expliciet in op de behoefte aan robuuste maatregelen ter beheersing van contaminatie op materiaaloverdrachtspunten naar klasse A-omgevingen, en geautomatiseerde VHP-doorvoerboxen zijn op deze grens de industriële standaard geworden voor technische controle. De gevalideerde sporicidecyclus levert gedocumenteerd en reproduceerbaar decontaminatiebewijs dat handmatige reiniging niet op betrouwbare wijze kan evenaren, en de elektronische datalogging ondersteunt de Contamination Control Strategy (CCS)-documentatie die nu vereist is door de herziene bijlage 1.

Bioveiligheidsniveau 3 en BSL-4 Containment Laboratoria

Onderzoeksfaciliteiten die selectieagentia, ziekteverwekkers van categorie A of biologische materialen met hoge gevolgen op BSL-3- en BSL-4-inperkingsniveaus hanteren, vereisen dat al het materiaal dat de insluitingszone verlaat, een gevalideerde ontsmetting ondergaat voordat het in de omringende omgeving terechtkomt. Zelfreinigende doorvoerboxen met geautomatiseerde VHP-cycli vormen een primaire technische controle bij deze faciliteitengrenzen en bieden een controleerbare, geautomatiseerde decontaminatiestap waarbij geen personeel de risicozone hoeft te betreden om handmatige reiniging uit te voeren.

EENdvanced Therapy Medicinal Product (ATMP) Facilities

Productiefaciliteiten voor cel- en gentherapie die autologe of allogene celproducten verwerken, hebben extreem strenge eisen ter preventie van kruisbesmetting – waarbij een besmetting tussen twee patiëntspecifieke producten directe en ernstige gevolgen voor de veiligheid van de patiënt zou kunnen hebben. Zelfreinigende doorgeefdozen met geautomatiseerde decontaminatiecycli en volledige elektronische traceerbaarheid zijn de specificatiestandaard voor materiaaloverdrachten naar en uit de individuele patiëntproductsuites in deze faciliteiten, waardoor een gevalideerde besmettingspauze tussen elke productcampagne wordt geboden.

Kader voor selectiebeslissingen: het juiste type voor uw faciliteit kiezen

De keuze tussen niet-zelfreinigende en zelfreinigende doorgeefdozen moet worden bepaald door een gestructureerde risicobeoordeling en niet alleen door de kosten. De volgende criteria bieden een praktisch beslissingskader:

• Definieer het verontreinigingsgevolg op de overdrachtsgrens. Als een contaminatie op dit punt ertoe zou kunnen leiden dat een niet-steriel product een patiënt bereikt, een klinische proef mislukt of een regelgevende actie wordt ondernomen, is een zelfreinigend apparaat met gevalideerde sporicide werkzaamheid gerechtvaardigd. Als de consequentie beperkt blijft tot herbewerking of batchafkeuring zonder gevolgen voor de patiëntveiligheid, kan een niet-zelfreinigende eenheid met een robuuste handmatige SOP voldoende zijn.
• Evalueer de overdrachtsfrequentie en doorvoervereisten. Zelfreinigende VHP-cycli van 15–45 minuten beperken de overdrachtsfrequentie. Als uw proces frequente, snelle materiaaloverdrachten vereist, kunnen meerdere parallelle zelfreinigende units of een niet-zelfreinigende unit met een snelle UV-ondersteunde cyclus operationeel noodzakelijk zijn.
• EENssess the reliability of manual cleaning in your operating environment. Niet-zelfreinigende units zijn volledig afhankelijk van de naleving door de operator en de naleving van de SOP. In faciliteiten met een hoog personeelsverloop, meerdere ploegendiensten of een ontoereikende SOP-trainingsinfrastructuur introduceert de menselijke afhankelijkheid van handmatige reiniging variabiliteit die door geautomatiseerde zelfreinigingssystemen wordt geëlimineerd.
• Houd rekening met materiaalcompatibiliteit met VHP. Niet alle materialen tolereren herhaalde blootstelling aan VHP; sommige metalen, bepaalde polymeren en elektronische componenten kunnen na verloop van tijd worden afgebroken door oxidatieve H₂O₂-damp. Als er sprake is van VHP-gevoelige materialen, kan een niet-zelfreinigende unit met een passend alternatief desinfectieprotocol noodzakelijk zijn.
• Houd daarbij rekening met de totale levenscycluskosten, en niet alleen met de kapitaaluitgaven. EEN self-cleaning unit's higher purchase price is frequently offset over a three-to-five-year period by reduced labour costs, lower disinfectant consumption, and avoided contamination events — which in pharmaceutical environments can each carry remediation, batch rejection, and regulatory investigation costs far exceeding the cost of the equipment itself.

Samenvattend zorgen niet-zelfreinigende doorgeefboxen voor een betrouwbare contaminatiecontrole bij interne grenzen met een lager risico, waar handmatige procesdiscipline wordt gehandhaafd en het contaminatierisicoprofiel beheersbaar is. Zelfreinigende doorgeefdozen met geautomatiseerde VHP-ontsmetting zijn de geschikte technische controle overal waar een gevalideerd, personeelsonafhankelijk en elektronisch traceerbaar sporicide overdrachtsproces vereist is op grond van wettelijke verwachtingen, risicobeoordelingsresultaten of de kritische aard van de producten die worden vervaardigd of verwerkt.
